半导体的一些简单知识

今天，我们简单介绍一点半导体相关知识。

定义：

半导体是介于导体与绝缘体之间的一种介质，在不同的条件下可以表现出导电或者不导电的特性。

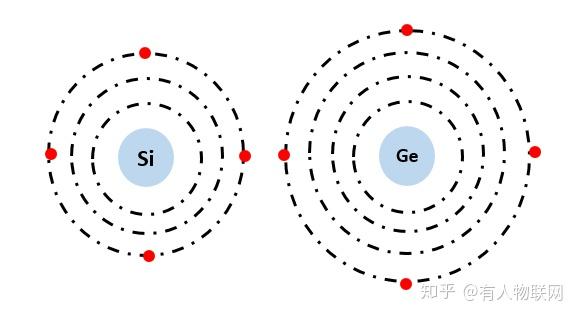

常见的半导体材料有硅，锗，磷等元素周期表中处于金属与非金属交界处的四价元素。其中硅是各种半导体材料应用中最具有影响力的一种。

分类：

半导体可以分为本征半导体和非本征半导体。

本征半导体：完全不含杂质的纯净半导体，载流子只能靠本征激发产生，导电性差。

非本征半导体：参有杂质，分为N型半导体和P型半导体。

N型半导体：

在本征半导体中掺入+5价元素（P，Sb）的半导体，给出多的电子变成正离子。

半导体因为掺杂多出的载流子为自由电子，所以称为N型半导体。

N型半导体中的自由电子称为多数载流子。

电子是多数载流子，简称多子，空穴是少数载流子，简称少子。

因为掺杂的杂质给出电子，故N型也称施主杂质。

P型半导体：

在本征半导体中掺入+3价元素（B，Ai）的半导体，得到多的电子变负离子。

半导体因为掺杂多出的载流子为空穴，所以称为P型半导体。

P型半导体中的空穴是多数载流子，简称多子。

因为掺入的杂质接受电子，故P型也称受主杂质。

特性：

1、热敏特性

半导体的电阻率会随温度变化会发生明显地改变。

例如纯锗，湿度每升高10 度，它的电阻率就要减小到原来的1╱2。

利用半导体的热敏特性，可以制作感温元件——热敏电阻，用于温度测量和控制系统中。

2、光敏特性

半导体的电阻率对光的变化十分敏感。有光照时、电阻率很小﹔无光照时，电阻率很大。

例如，常用的硫化镉光敏电阻，在没有光照时，电阻高达几十兆欧姆，受到光照时，电阻一下子降到几十千欧姆，电阻值改变了上千倍。

利用半导体的光敏特性，制作出多种类型的光电器件，如光电二极管、光电三极管及硅光电池等．广泛应用在自动控制和无线电技术中。

3、掺杂特性

在纯净的半导体中，掺人极微量的杂质元素，就会使它的电阻率发生极大的变化。

例如，在纯硅中掺入百万分之—的硼元素，其电阻率减小。

人们可以通过掺入某些特定的杂质元素，精确地控制半导体的导电能力，制造成不同类型的半导体器件。

用途：

半导体材料制作成的元器件被广泛应用在电子技术的各个方面。比较重要的领域有集成电路、微波器件和光电子器件。

1、集成电路

它是半导体技术发展中最活跃的一个领域，已发展到大规模集成的阶段。

在几平方毫米的硅片上能制作几万只晶体管，可在一片硅片上制成一台微信息处理器，或完成其它较复杂的电路功能。

集成电路的发展方向是实现更高的集成度和微功耗，并使信息处理速度达到微微秒级。

2、微波器件

半导体微波器件包括接收、控制和发射器件等。

毫米波段以下的接收器件已广泛使用。

在厘米波段，发射器件的功率已达到数瓦，人们正在通过研制新器件、发展新技术来获得更大的输出功率。

3、光电子器件

半导体发光、摄象器件和激光器件的发展使光电子器件成为一个重要的领域。

它们的应用范围主要是：光通信、数码显示、图象接收、光集成等。

好啦，今天关于半导体的知识就介绍这么多啦~
